2020. Автоматический полив ландшафтной территории

2020. Автоматический полив ландшафтной территории

Год: 2020

Объект: Учебно-тренировочная база ФК «Зенит»

Применённое оборудование и ПО:
Пакет программного обеспечения Beckhoff TwinCAT 2 с контроллером CX8090,
Программное обеспечение EasyBuilder Pro для панели оператора Weintek cMT-SVR-100,
SCADA система MasterSCADA.

Внедрение: в соответствии с требованием заказчика была подготовлена проектная документация, собран и смонтирован щит управления поливом участка территории учебно-спортивной базы ФК «Зенит» , произведена разработка программного обеспечения.

В результате произведенных работ, создана и введена в эксплуатацию система полива участка спортивной базы. Разработанная система позволяет персоналу базы производить полив в выбранных областях участка в различных режимах с заданием расписания и в порядке очереди. Удобная облачная система доступа к системе при помощи мобильных устройств позволяет запускать и визуально наблюдать за поливом с планшетов и телефонов в непосредственной близости от участка.


В ходе работ выполнены следующие задачи:

  • подготовлена проектная документация
  • осуществлена сборка и установка щита управления поливом
  • реализован эргономичный интерфейс на базе облачной панели фирмы Weintek и SCADA системы MasterScada
  • реализована возможность управления системой с мобильных устройств Android/IOS
  • разработаны и внедрены алгоритмы оптимального выбора работающих клапанов полива для соблюдения нормы по заданному максимальному расходу воды в магистрали
  • возможность выбора программ полива — по времени или объему, режим поочередного запуска клапанов, режим работы по расписанию
  • реализована возможность одновременного запуска нескольких программ полива
  • в систему управления поливом введены показания с метеостанции для автоматической блокировки полива при плохих погодных условиях, таких как низкая температура, большая сила ветра или значительные осадки.

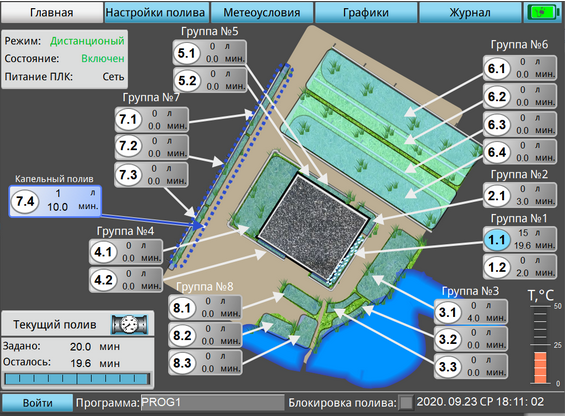

Окно управления поливом участка. Облачная панель оператора.

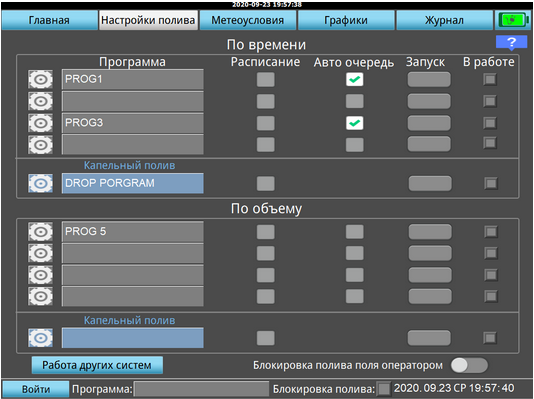

Окно с программами полива. Облачная панель оператора.
