2021. Система автоматизации полива футбольного поля

Год: 2020-2021

Объект: Академия футбольного клуба «Зенит».

Применённое оборудование и ПО:

Пакет программного обеспечения Beckhoff TwinCAT 2 с контроллером CX8090,
Программное обеспечение EasyBuilder Pro для панели оператора Weintek ,
SCADA система MasterSCADA 4.0.

Внедрение: Реализация ранее разработанного нашей компанией проекта АСУ полива футбольного поля в составе системы управления насосной станцией и системы автоматизированного полива.

В рамках работ по проекту было выполнено следующее:

• Изготовлены и смонтированы щиты автоматизации ЩУН — щит управления насосами и ЩУП — щит управления поливом
• Смонтирована кабеленесущая система на элементной базе DKC
• Установлено оборудование КИП — датчики давления, уровня и расходомер
• Проложены и подключены вновь монтируемые кабели согласно проекту и переподключены в щиты существующие
• Реализовано программное обеспечение контроллеров щитов полива и управления насосами

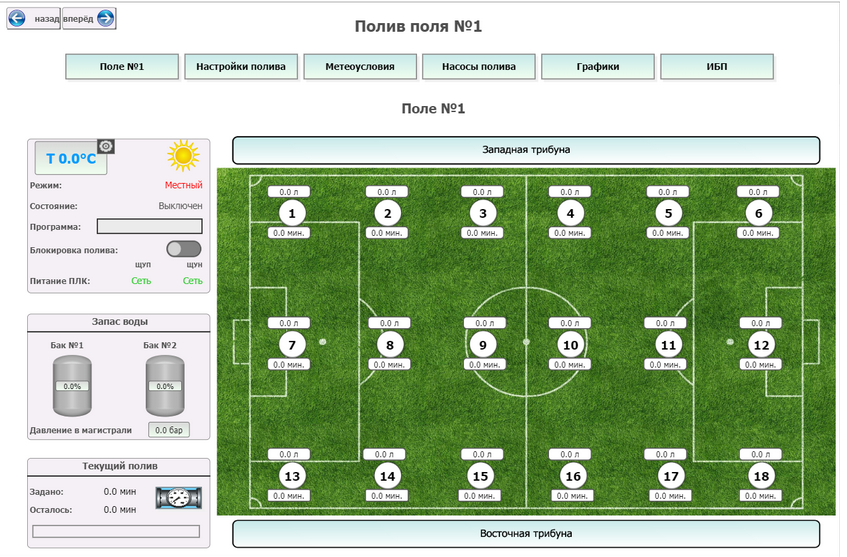

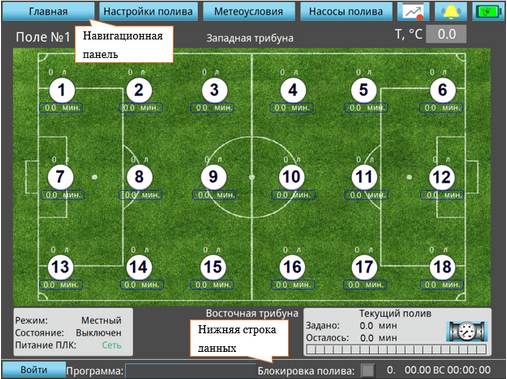

• Создан графический интерфейс панели оператора и SCADA системы
• Произведена комплексная наладка системы

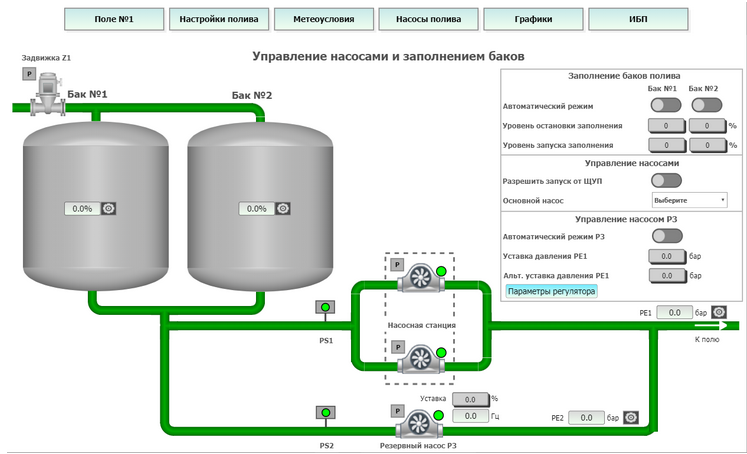

Функции системы: Система управления насосными агрегатами осуществляет автоматический запуск и поддержание заданного давления, как по команде оператора так и по запросу от системы полива. На панели оператора и SCADA системе отображается актуальное состояние оборудования и текущие режимы работы.

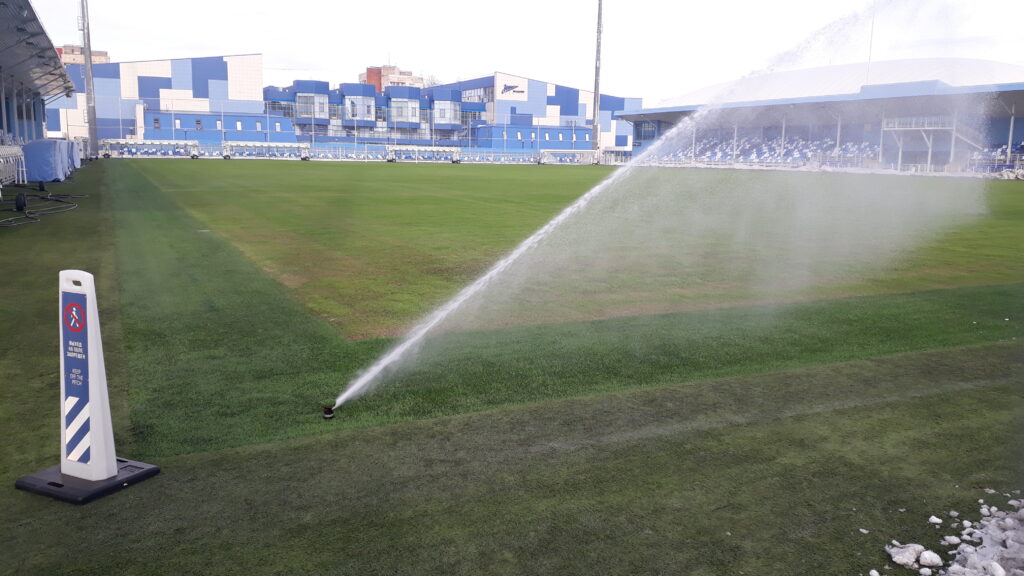

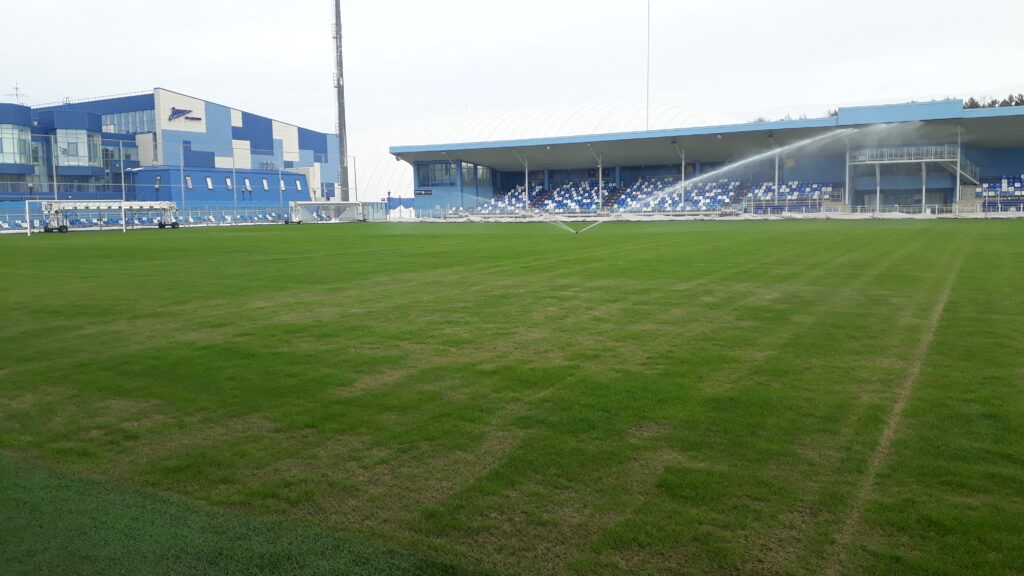

Система полива осуществляет полив путем открытия/закрытия клапанов в ирригационной системе футбольного поля. Работа системы может осуществятся в различных режимах.
Режимы — автоматический по расписанию или ручной. При поливе в автоматическом режиме специальный алгоритм управляет клапанами таким образом, чтобы обеспечить минимальное время полива и при этом не превысить максимально допустимый расход в магистрали.
Контроль полива — по времени или по объему (расходу воды).
