Год: 2021-2023
Объект: Цех улавливания №3 «ЕВРАЗ НТМК»
Применённое оборудование и ПО:
Пакет программного обеспечения контроллера Simatic Step 7
Контроллер S7-300 фирмы Siemens
Программное обеспечение EasyBuilder Pro для панели оператора Weintek MT807iE
SCADA система SIMATIC WinCC
Внедрение: в соответствии с требованиями Заказчика была разработана автоматизированная система управления двумя нагнетателями коксового газа. Система предназначена для управления агрегатами в автоматическом, дистанционном, местном и ручном режимах, что позволяет поддерживать постоянство разряжения коксового газа перед нагнетателями регулированием положения дроссельных заслонок на всасе нагнетателей. Разработана система определения нештатных ситуаций. Разработан графический интерфейс процесса для АРМ и панели оператора, а также сбор, обработка, хранение данных о работе для ретроспективного анализа. Произведена офисная стендовая наладка, пуско-наладочные работы на объекте частично произведены и планируется продолжить их во второй половине 2022 года.
В составе данной работы было сделано следующее:
- Разработано программное обеспечение для оперативного контроля и управления автоматизированной системой управления двумя нагнетателями коксового газа
- Реализовано автоматическое поддержание постоянства разряжения коксового газа перед нагнетателями регулированием положения дроссельных заслонок на всасе нагнетателей
- Предусмотрено дублированное управление системой: от панели оператора посредством сетевого интерфейса, АРМ оператора или по физическим каналам с пульта ручного управления
- В рамках программного обеспечения реализованы технологические блокировки и защиты агрегатов
- Реализован новый интуитивно понятный интерфейс для панели оператора и SCADA системы
- Выполнена офисная стендовая наладка, включающая проверку корректной работы программного обеспечения

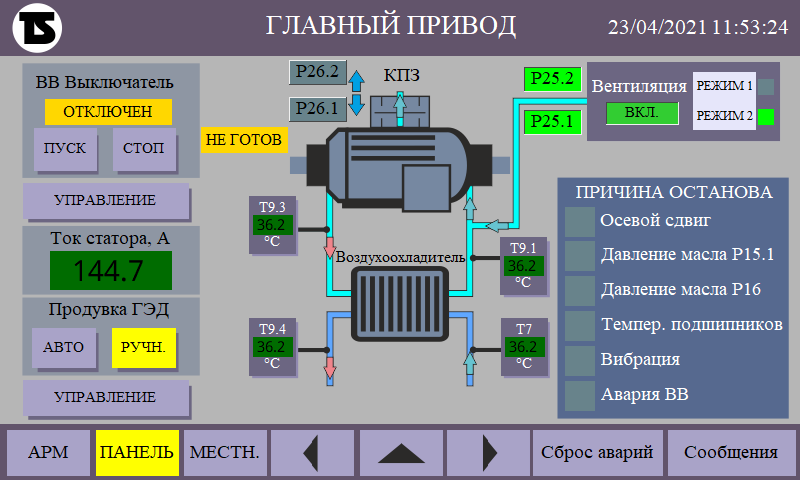

Экран главного привода

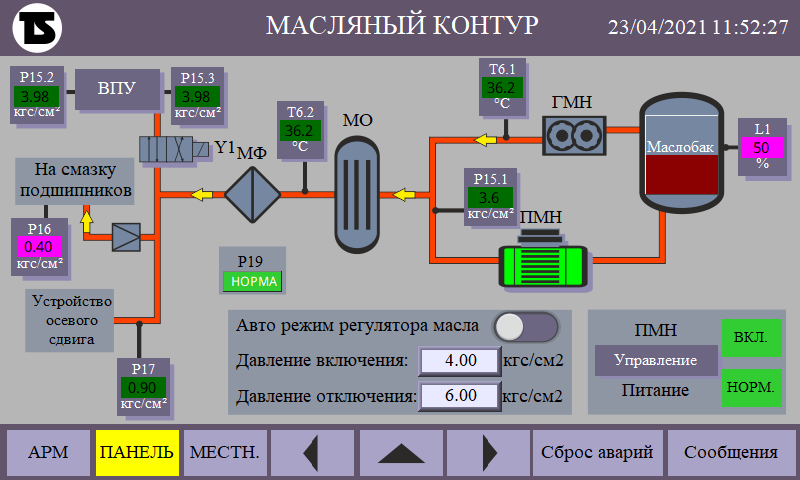

Экран масляного контура

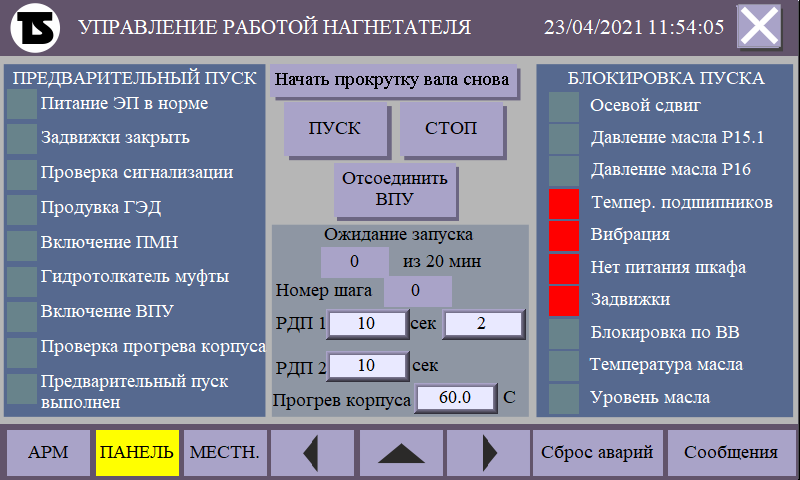

Экран управления работой нагнетателя
