Год: 2021
Объект: Завод по производству плит ООО «ЛСР. Стеновые»
Применённое оборудование и ПО:
Контроллер CPU 1512SP-1 PN для станции SIMATIC ET 200SP
Панель оператора Weintek M8092XE
Внедрение: разработанная система третья по счету для данного объекта. Летом 2021 уже была запущена серия формовочных столов. Главным отличием данной системы от предыдущей является автоматизированная работа вибраторов для уплотнения залитого бетона. Система сохранила возможности предыдущего проекта: управление положением столов и задания температурного графика термовлажностной обработки (ТВО), необходимого для создания качественного изделия, сохранение наборов настроек для ТВО. В конце 2021 года были успешно произведены пуско-наладочные работы на объекте.
В составе данной работы было сделано следующее:
- Разработано программное обеспечение для оперативного контроля и управления автоматизированной системой формирования железобетонных изделий (ЖБИ)
- Реализовано дублированное управление системой: с помощью панели оператора посредством сетевого интерфейса или по физическим каналам с пульта ручного управления
- Разработан эргономичный интерфейс оператора с последовательной инструкцией выполнения запуска системы ТВО, позволяющая предотвратить ошибочные действия оператора
- Выполнены пуско-наладочные работы на объекте.

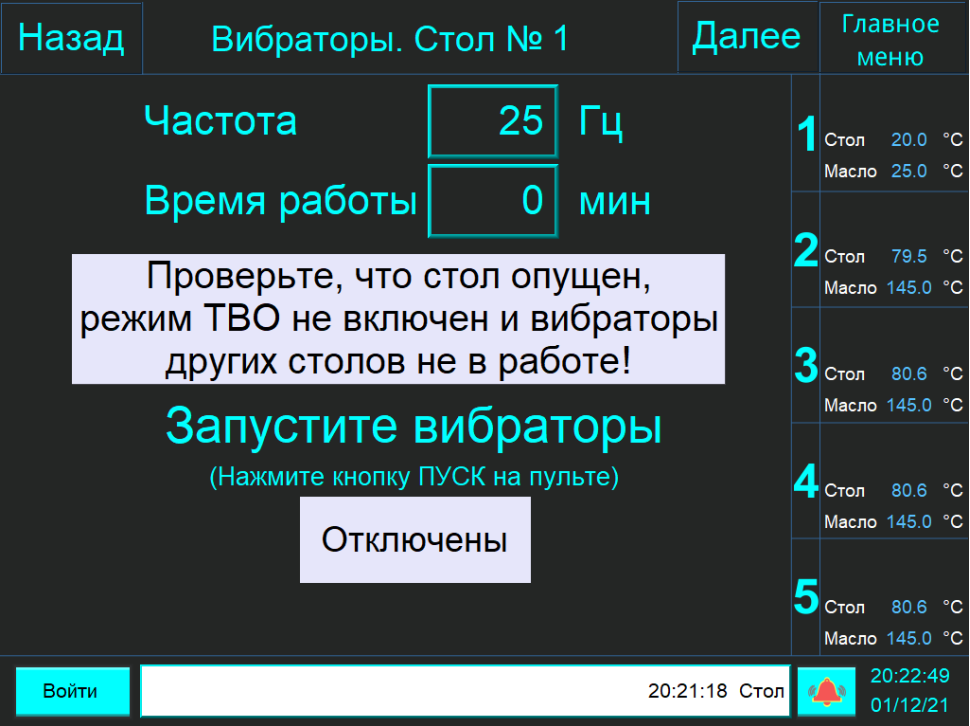

Экран ввода настроек вибрации

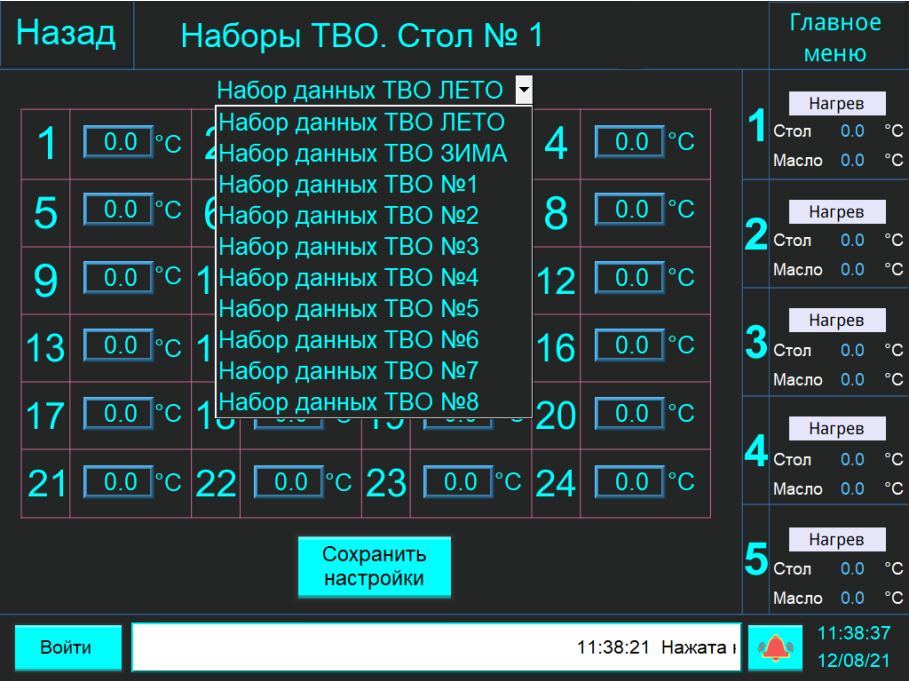

Экран сохранения настроек для ТВО

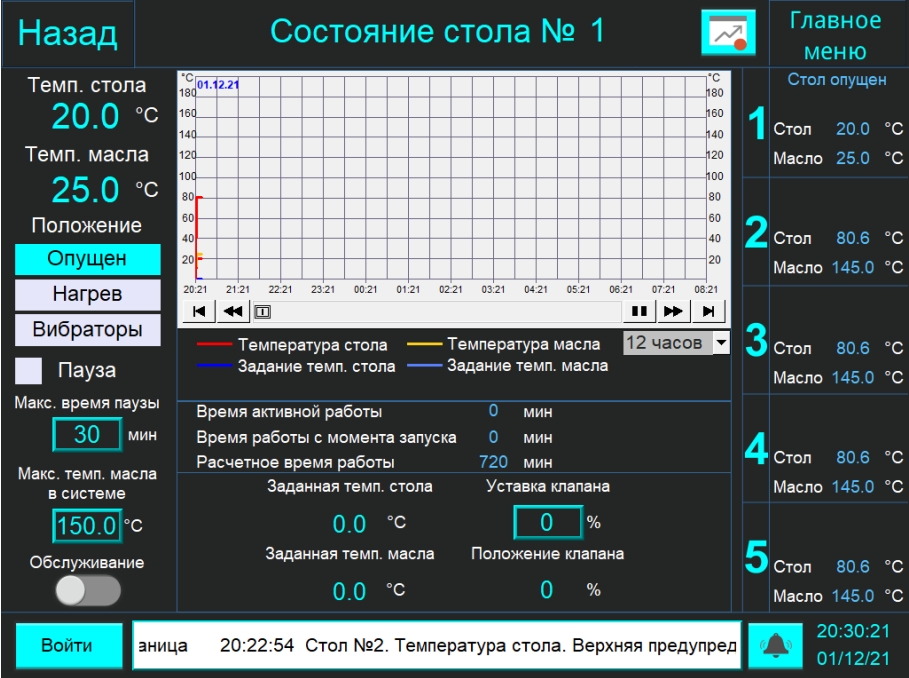

Экран состояния стола

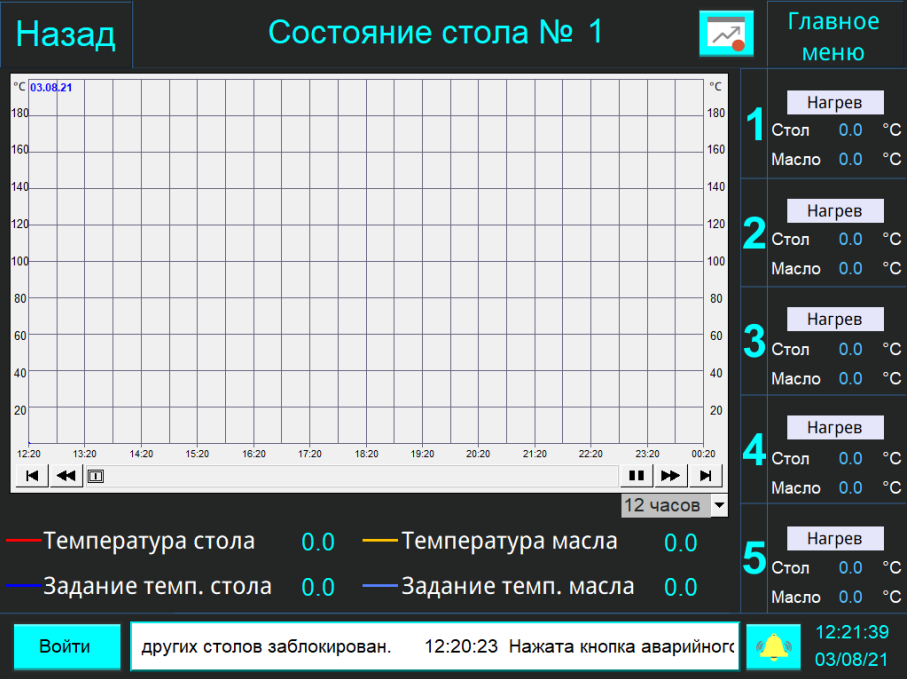

Экран графика изменения параметров процесса
