Год: 2021
Объект: Завод по производству плит ООО «ЛСР. Стеновые»
Применённое оборудование и ПО:
Контроллер CPU 1512SP-1 PN для станции SIMATIC ET 200SP
Панель оператора Weintek M8092XE
Внедрение: в соответствии с требованиями Заказчика была разработана автоматизированная система управления кассетной установкой формирования железобетонных изделий (ЖБИ). Система предназначена для управления перемещением и стягиванием секций кассетной установки с последующим запуском термовлажностной обработки. В системе предусмотрена возможность задания необходимого температурного графика термовлажностной обработки, необходимого для создания качественного изделия. Произведена офисная стендовая наладка, пуско-наладочные работы на объекте планируются в 2021 году.
В составе данной работы было сделано следующее:
- Разработано программное обеспечение для оперативного контроля и управления автоматизированной системой управления формовочными кассетами железобетонных изделий (ЖБИ)
- Для качественного регулирования температуры изделия в системе было использовано каскадное регулирование.
- Реализовано дублированное управление системой: от панели оператора посредством сетевого интерфейса или по физическим каналам с пульта ручного управления
- Разработан эргономичный интерфейс оператора с последовательной инструкцией выполнения запуска системы ТВО, позволяющая минимизировать человеческий фактор
- Выполнена офисная стендовая наладка, включающая проверку корректной работы программного обеспечения

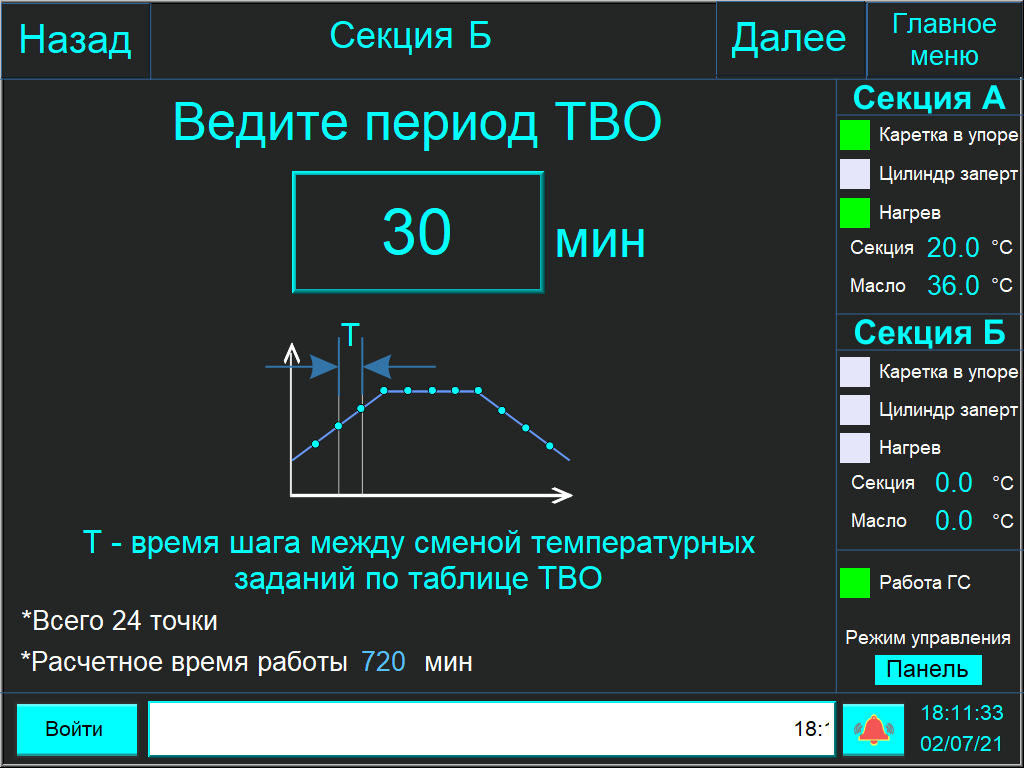

Экран ввода периода ТВО

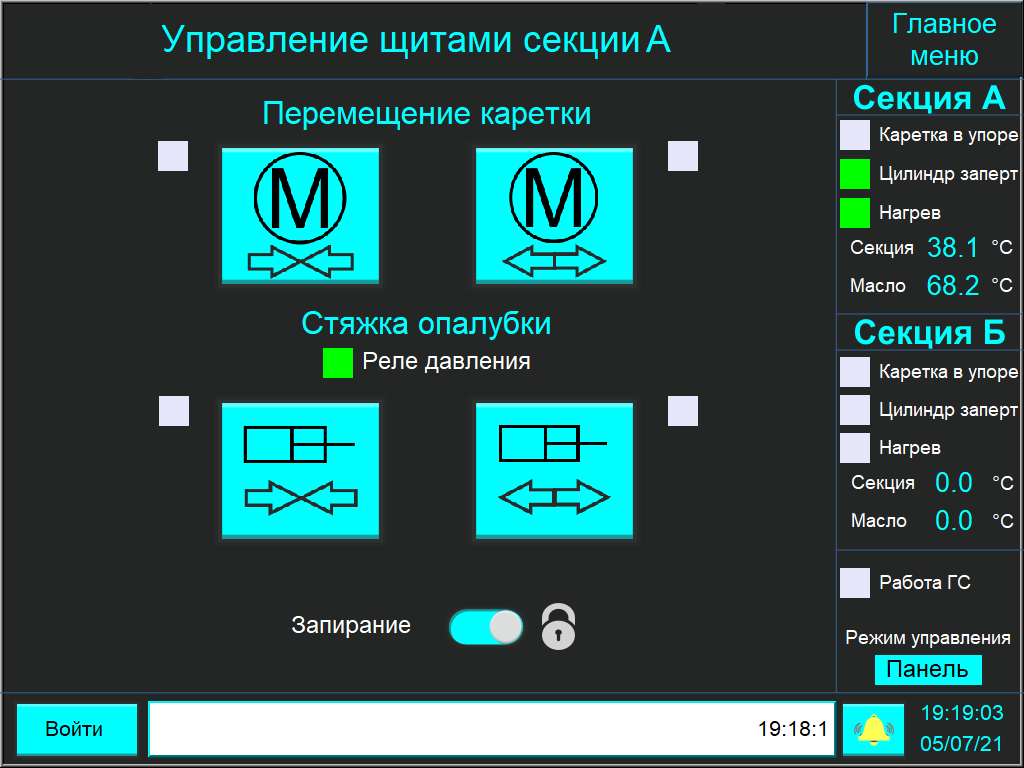

Экран управления щитами секции

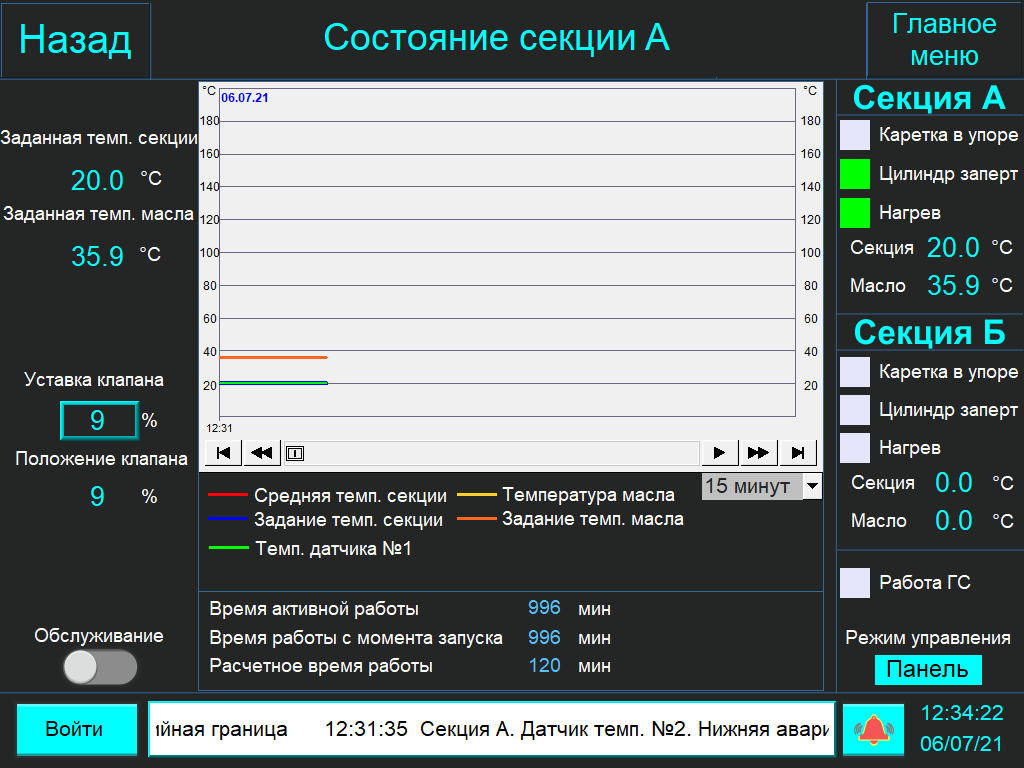

Экран состояния секции
