Год: 2021
Объект: Спортивная база ФК «Зенит»
Применённое оборудование и ПО:
Пакет программного обеспечения Beckhoff TwinCAT 2 с контроллером CX8090,
Программное обеспечение EasyBuilder Pro для панели оператора Weintek MT8102iE ,
SCADA система MasterSCADA.
Внедрение: в соответствии с требованиями Заказчика была произведена разработка программного обеспечения для существующей автоматизированной системы вентиляции для здания Административно-хозяйственного блока на территории учебной тренировочной базы ФК «Зенит».
По результатам проведенных работ был значительно расширен функционал системы по части точности регулирования температуры воздуха в помещении, путем внедрения каскадного регулирования. Были программно реализованы все необходимые технологические защиты и блокировки. Добавление дополнительных параметров для настройки используемых датчиков так же повысило качество регулирования.
В составе данной работы было сделано следующее:
- Разработано программное обеспечение для управления и контроля состояния приточно-вытяжных, приточных и вытяжных установок здания
- Реализовано дублированное управление системой: от панели оператора посредством сетевого интерфейса или АРМ оператора
- Добавлена возможность гибкой настройки используемых в системе датчиков
- Разработано управление включением системы вентиляции по расписанию
- Реализован новый интуитивно понятный интерфейс для панели оператора
- Произведена модернизация существующей SCADA-системы в соответствии с обновленным функционалом
- Выполнены пуско-наладочные работы на объекте

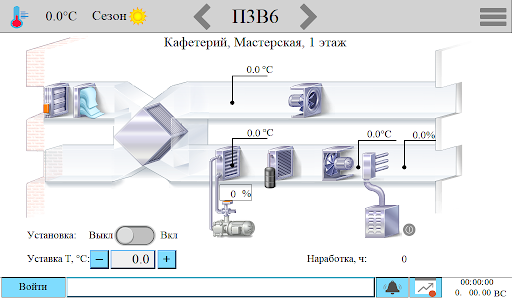

Мнемосхема приточно-вытяжной установки

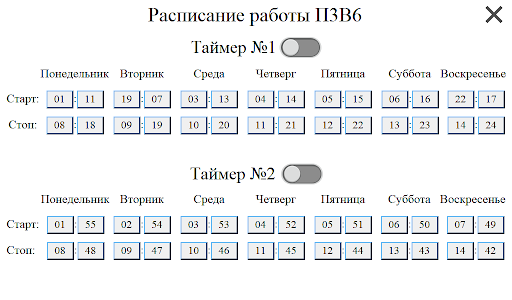

Экран настройки расписания работы

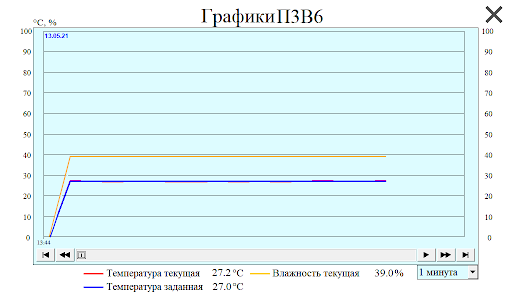

Окно графиков установок
