Год: 2020
Объект: Калининская АЭС
Применённое оборудование и ПО:
Модули аналогового ввода M-7017RC-G CR, ICP DAS
Полузащищенный ноутбук DURABOOK S14I Basic
SCADA система Simple-Scada
Microsoft Excel 2019
Внедрение: в соответствии с требованиями Заказчика была разработана измерительная система контроля хода и усилия для гидравлических домкратов, используемых при натяжении армоканатов защитной оболочки АЭС.
Разработанная система обеспечивает измерение перемещения плунжеров и избыточного давления в гидросистеме гидродомкрата. Программное обеспечение позволяет осуществлять сбор данных, проводить калибровку датчиков, оценку приведенной погрешности для каналов перемещения и давления. Реализована система отчетов по измерениям.
Работы включали в себя проектирование, разработку человеко-машинного интерфейса и сборку системы.
В ходе работ выполнены следующие задачи:
- Разработан проект измерительной системы
- Разработано программное обеспечение
- Реализована возможность работы системы с несколькими домкратами
- Произведена сборка системы в эргономичном корпусе
- Пуско-наладочные работы
При реализации системы использовано оригинальное компоновочное решение в виде кейса, в который помещены компоненты системы.

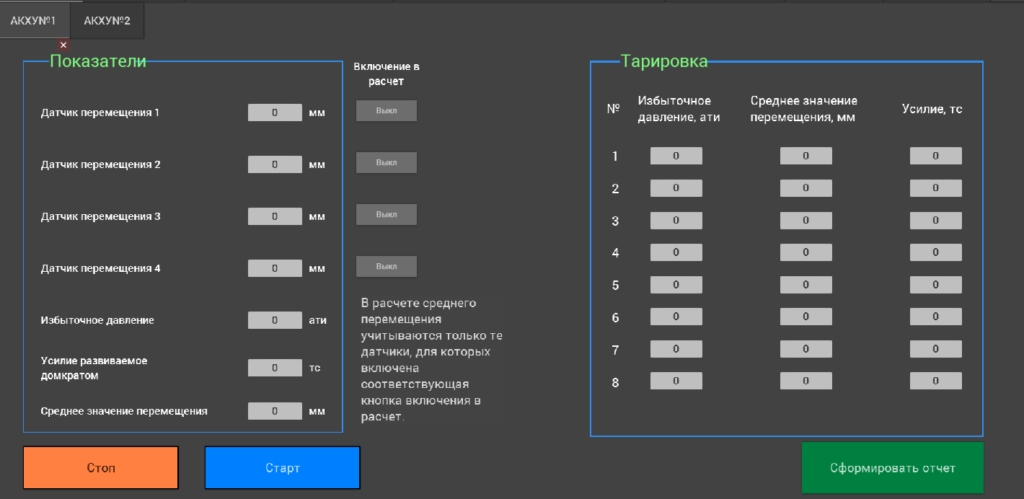

Экран с показателями датчиков и таблицей для отчета

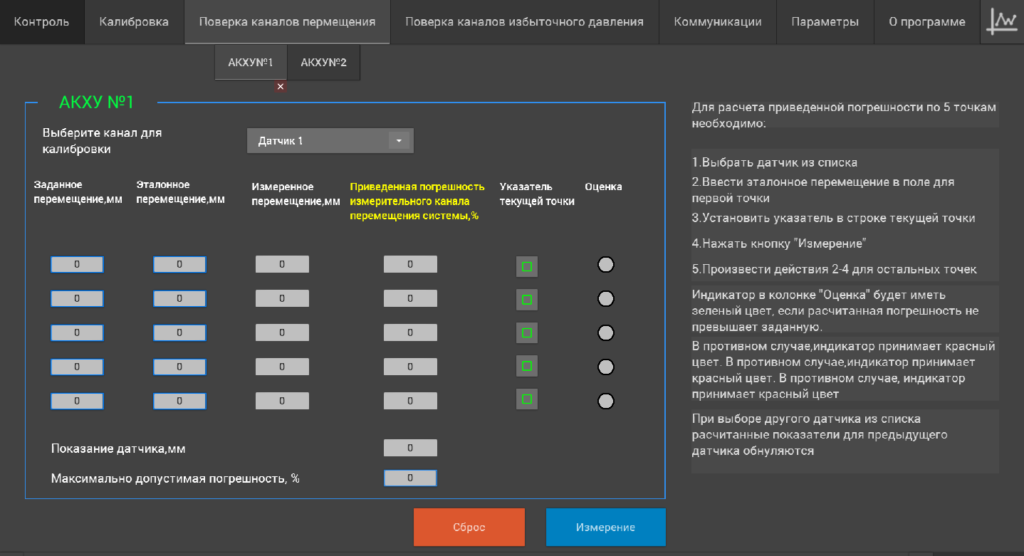

Экран поверки измерительных каналов перемещения

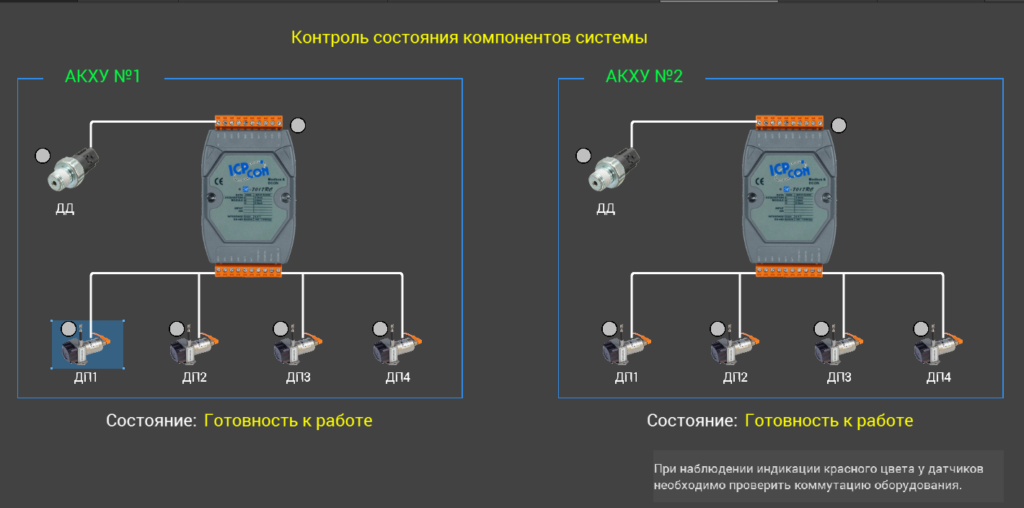

Экран состояния коммуникаций

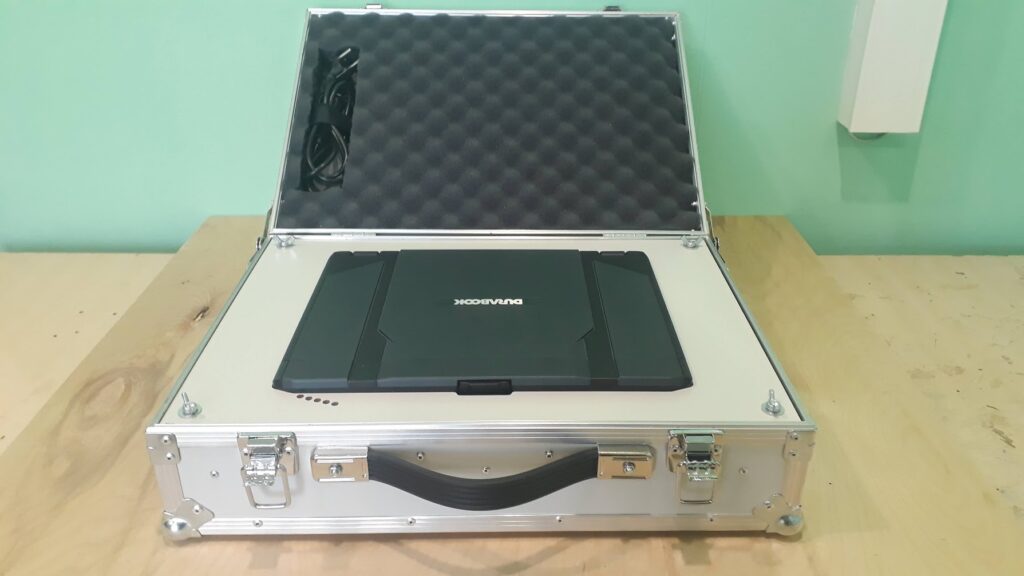

Ноутбук, упакованный в кейс

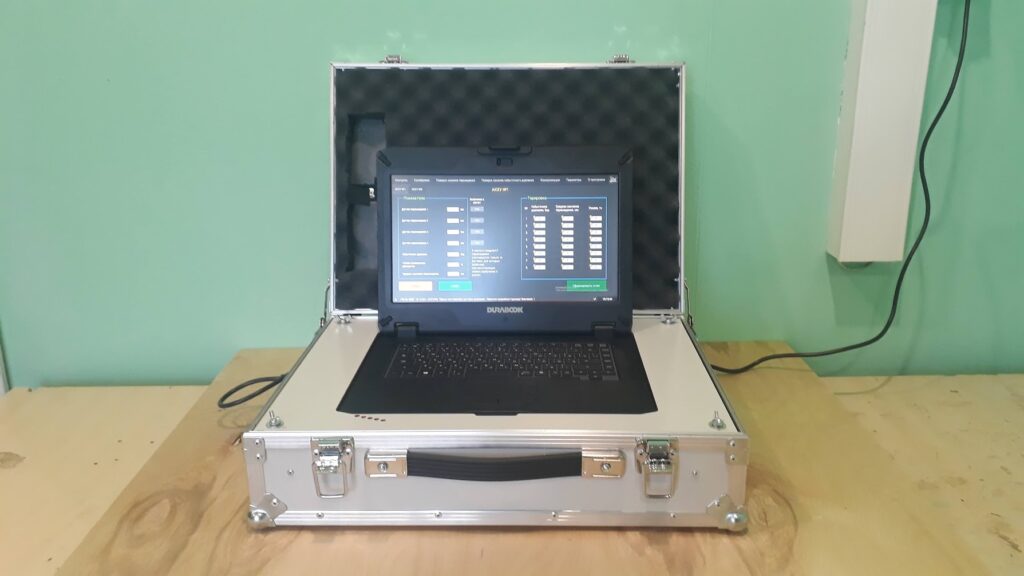

Рабочее положение, до подключения датчиков
