Год: 2020
Применённое оборудование и ПО:
Контроллеры Beckhoff
Beckhoff Twincat 3 Engineering (XAE)
Beckhoff TF6100 OPC UA Server
SCADA система Siemens SIMATIC WinCC RT Professional
Внедрение: на основе технического задания Заказчика было разработано программное обеспечение для автоматизированной системы управления газодинамическим трактом и произведены пуско-наладочные работы системы автоматизации. Процесс разработки проекта и сборки шкафов управления можно посмотреть по ссылке.
Функционал программного комплекса обеспечивает возможность
сбора данных с датчиков, контроля и управления исполнительными
механизмами, регуляторами. В программе реализован алгоритм работы системы безопасности.
Работы включали в себя разработку и наладку программного обеспечения системы управления трактом, системы безопасности, человеко-машинного интерфейса для АРМ оператора.
В конечном запуска объекта, для обеспечения которого требовалось доработать и наладить ещё несколько технологическим подсистем нами было принято решение не участвовать в связи с не удовлетворяющим нас затягиванием сроков со стороны Заказчика и Генподрядчика.
В ходе работ выполнены следующие задачи:
- Разработано программное обеспечение для оперативного контроля и управления технологическими процессами АСУТП газодинамического тракта
- Разработано программное обеспечение для обеспечения безопасности испытаний
- Реализовано дублированное управление системой: от АРМ оператора посредством сетевого интерфейса или по физическим каналам с пульта ручного управления
- Разработан эргономичный интерфейс оператора
- Выполнены пуско-наладочные работы, включавшие развертывание рабочей станции оператора, проверку корректной работы программного обеспечения

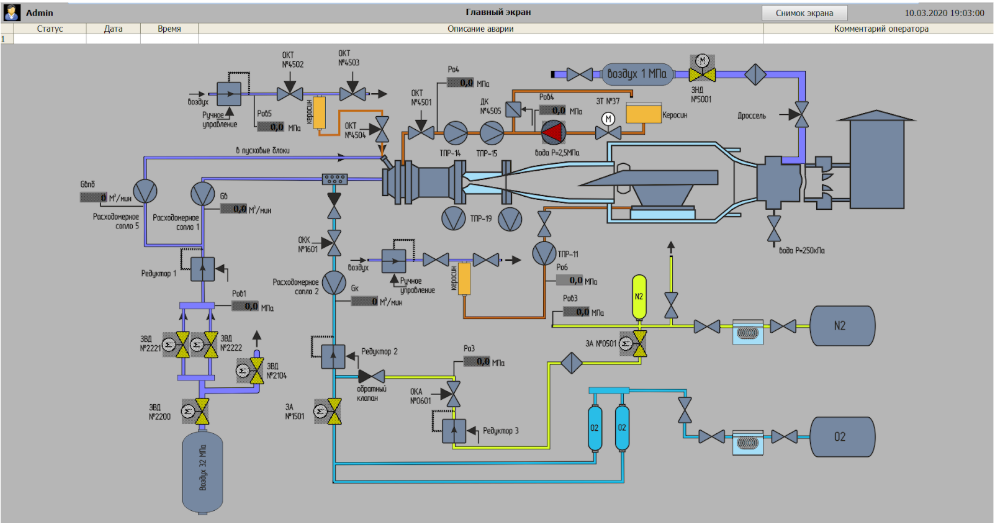

Мнемосхема главного экрана

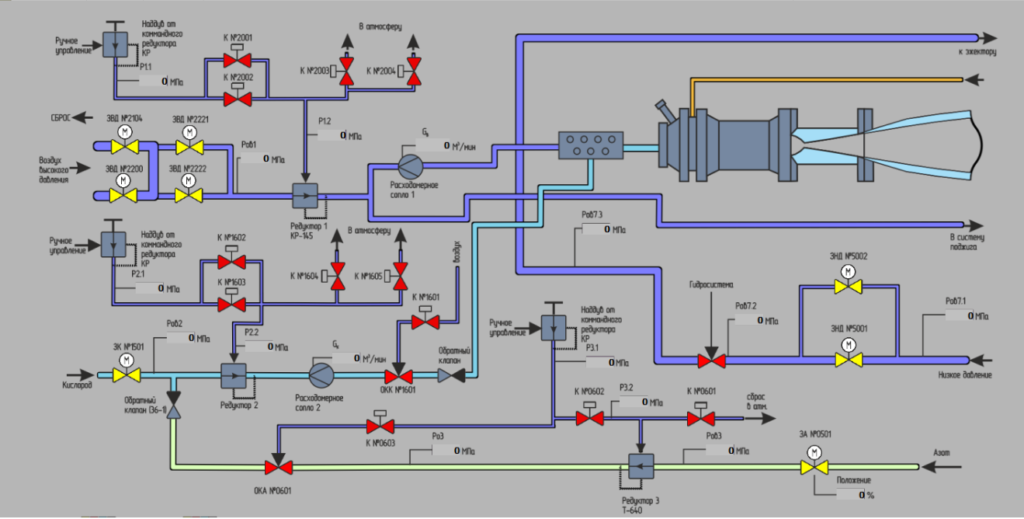

Мнемосхема секции азотно-кислородной системы, системы воздуха высокого давления

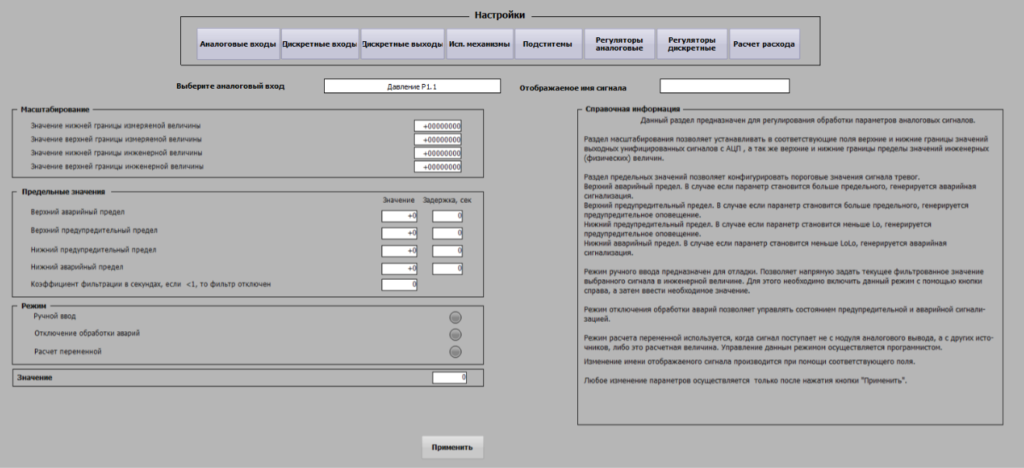

Экран общих настроек компонентов системы
