Год: 2020
Объект: Учебно-тренировочная база ФК «Зенит»
Применённое оборудование и ПО:
Пакет программного обеспечения Beckhoff TwinCAT 2 с контроллером CX8090,
Программное обеспечение EasyBuilder Pro для панели оператора Weintek MT8092XE,
SCADA система MasterSCADA.
Внедрение: в соответствии с требованиями заказчика была произведена полная переработка программного обеспечения существующей системы обогрева футбольного поля и системы управления сетевыми насосами газовой котельной.
В результате выполненных работ было существенно повышено качество регулирования температуры поля, внедрены новые алгоритмы ротации и подключения пикового насоса в системе управления насосами котельной, создан удобный пользовательский интерфейс и составлены режимные карты для каждой системы.
В ходе работ выполнены следующие задачи:
- Полностью переработана структура и разработано новое программное обеспечение автоматизированной системой отопления поля №6 и системой управления насосами котельной
- Реализовано автоматическое управление обогревом поля в соответствии с расчетами по интегрированной в программу математической модели
- Добавлена возможность гибкой настройки используемых в системе обогрева поля датчиков
- Для системы управления сетевыми насосами реализован новый алгоритм ротации насосов и режим с подключением пикового.
- Реализован новый интерфейс для панели оператора индивидуальным тепловым пунктом и насосами котельной
- Произведена модернизация существующей SCADA-системы в соответствии с обновленным функционалом
- Подготовлены режимные карты и руководства для операторов систем управления

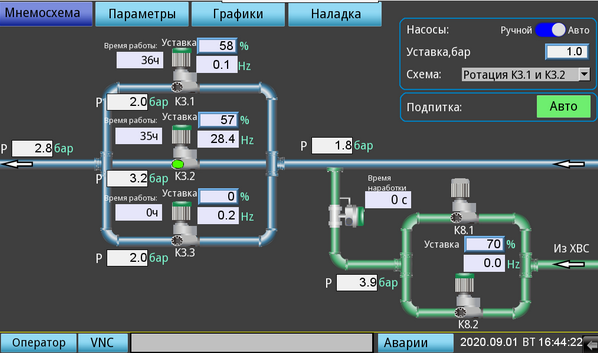

Экран панели оператора управления насосами котельной
Мнемосхема системы обогрева поля №6
