Год: 2019
Объект: ООО ПГ «Фосфорит», группа ЕвроХим
Применённое оборудование и ПО:
пакет Siemens TIA Portal v14 для разработки программного обеспечения контроллеров серии S7-300 и панелей управления Basic KTP-700
SCADA система WinCC v7.4 для рабочего места оператора
Внедрение: в соответствии с требованиями компании партнера и представителей Заказчика были проведены работы по переработке для данного решения схожего ПО с другой системы. Также проведена пуско-наладка ПО контроллеров, панелей оператора и SCADA системы для рабочего места оператора.
В итоге данных работ была налажена современная АСУ для 2 мощных турбокомпрессорных агрегатов на 250н.м3/мин (1.6МВт номинальная электрическая мощность 6кВ синхронного двигателя) производства «ДальЭнергоМаш» (г. Хабаровск), взамен физически и морально изношенной предыдущей.
В ходе работ сделано следующее:
- Выяснено назначение всех элементов исходного проекта, который требовалось переработать для использования в данной АСУ
- Значительно улучшено сопровождение кода комментариями
- Переработана структура и содержание программного кода контроллеров
- В состав системы управления интегрированы по протоколу Profibus токовые возбудители роторов для синхронных двигателей компрессоров
- Доработана информативность и исправлены ошибки в программном обеспечении панелей управления
- На основе исходного проекта доработана SCADA система, в которую внесены все необходимые изменения для обеспечения работоспособности и повышения информативности
- Проведены работы по вводу в эксплуатацию всех датчиков и запорно-регулирующей арматуры АСУ
- Проведены тестовые запуски и остановки для каждого из двух налаженных компрессоров
- Настроены все контуры управления и защиты системы управления
- Испытаны все алгоритмы защит, часть по реальным показаниям датчиков с фактическим аварийным остановом, часть — в режиме симуляции, во избежание рисков повреждения оборудования

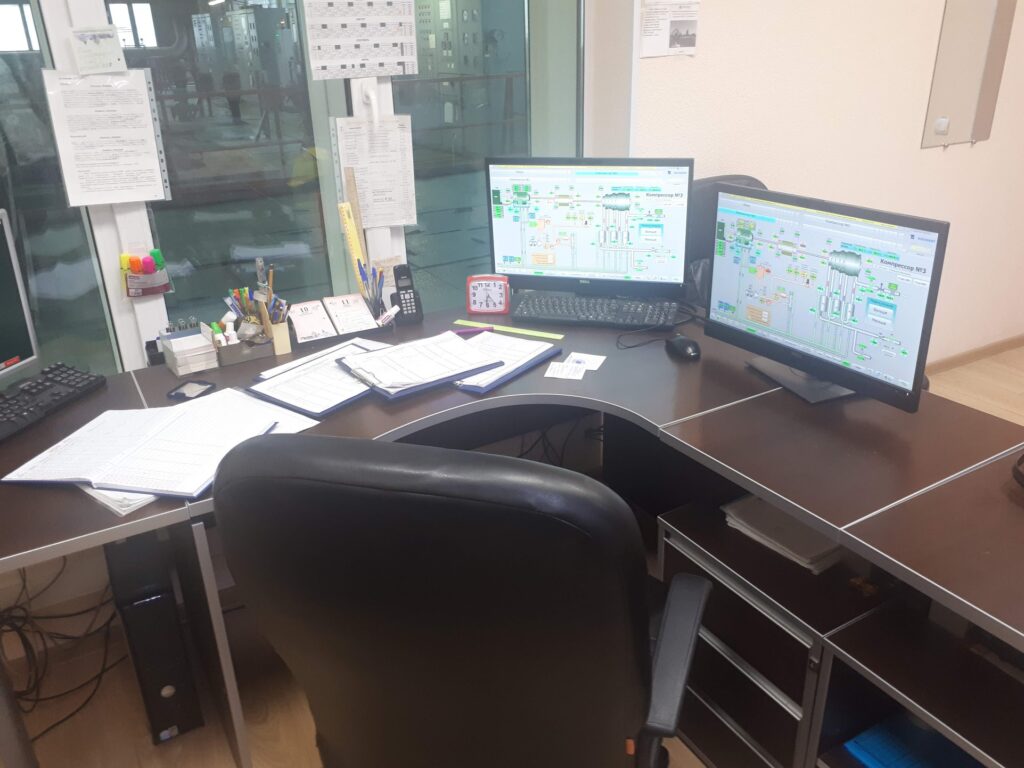

Рабочее место оператора турбокомпрессорной
