Год: 2019
Объект: Учебно-тренировочная база ФК «Зенит»
Применённое оборудование и ПО:
Пакет программного обеспечения Beckhoff TwinCAT 2 с контроллером CX8090,
Программное обеспечение EasyBuilder Pro для панели оператора Weintek MT8092XE,
SCADA система MasterSCADA.
Внедрение: в соответствии с требованиями Заказчика была произведена разработка программного обеспечения для существующей автоматизированной системы обогрева тренировочного поля.
По результатам проведенных работ был значительно расширен функционал системы по части точности регулирования температуры на поле посредством внедрения в систему управления обогревом математической модели. Добавление дополнительных параметров для настройки используемых датчиков так же повысило качество регулирования.
В ходе работ сделано следующее:
- Полностью переработана структура и разработано новое программное обеспечение автоматизированной системой отопления поля №5.
- Реализовано автоматическое управление обогревом поля в соответствии с расчетами по интегрированной в программу математической модели.
- Добавлена возможность гибкой настройки используемых в системе датчиков
- Разработано управление освещением поля по расписанию
- Реализован новый интерфейс для панели оператора индивидуальным тепловым пунктом
- Произведена модернизация существующей SCADA-системы в соответствии с обновленным функционалом
Мнемосхема системы обогрева поля

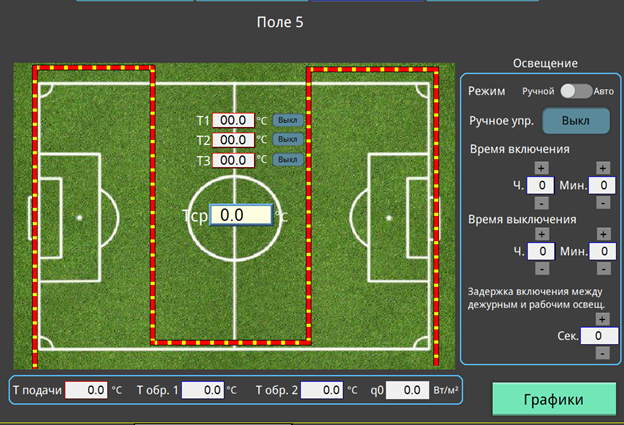

Экран датчиков поля и освещения
